Катушка Тесла-Мишина. Работающая схема от АБ

[Александр Бокарёв]

увидеть бы живьем , можно было бы хоть , что то понять и о происхождении и подлинности

Живьем и дурак отличит. А ты по телефону ответь, нужно покупать или нет.



[г-н ПэЖэ]

вот глядите . тут удобней показать .
один из признаков .

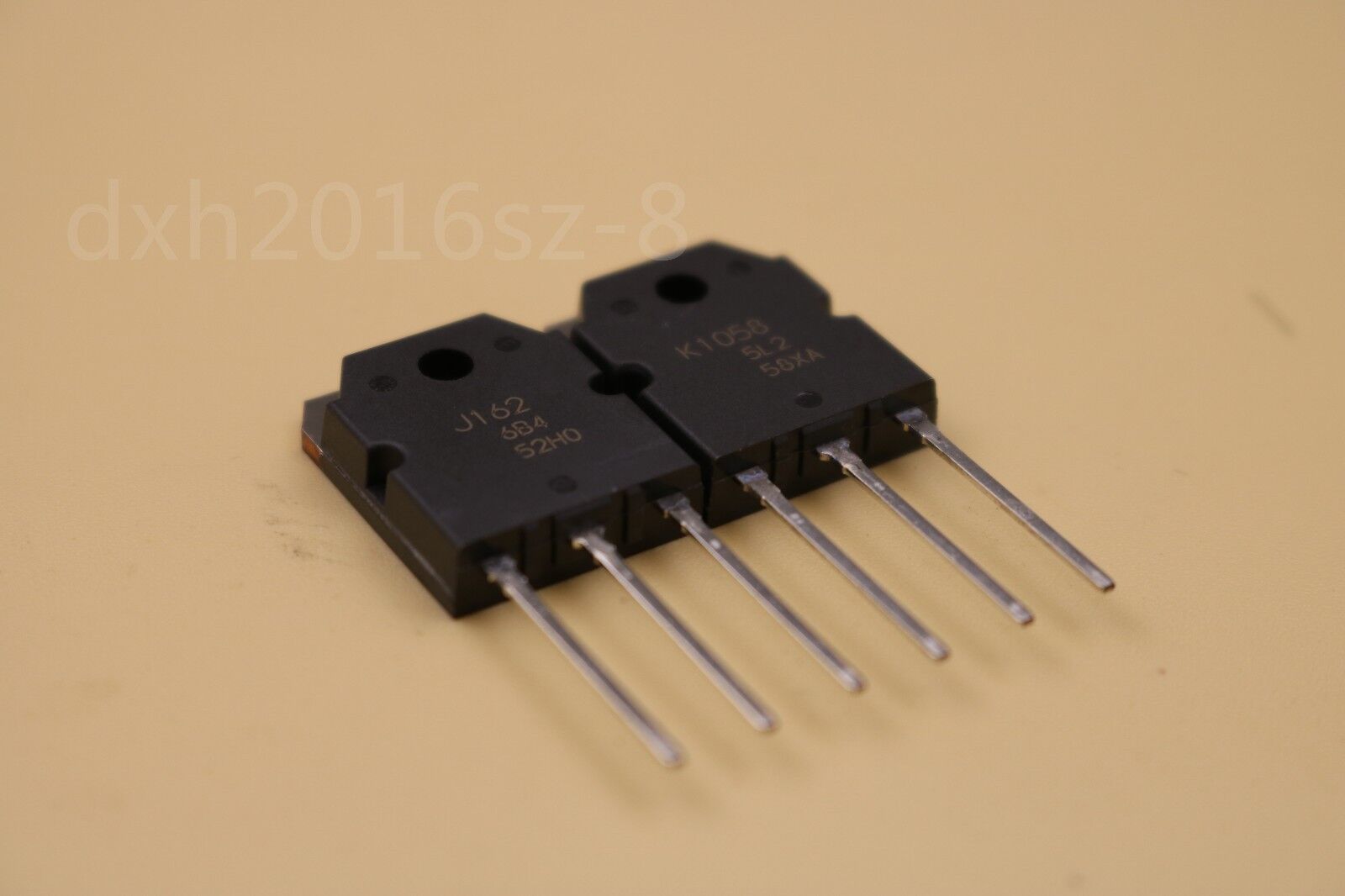

корпус пластиковый смеет мягкие скругленные края , а маленькие пятачки с цифирьками имеют края грубые с заусенцами.
если транзистор терли , то пятачки не будут иметь приливов (зазубрин), а сам корпус потеряет свою "овальность"по краям
а внутри одного пятачка обязательно должна быть страна , это как правило левый верхний пятачок



[ginalex]

спокойно . сначала была Хитача, потом посчитали налоги и производство продали сами себе и обозвали ренесас.

В усилителе Hitachi-7500mk2 . 2SK134 и 2SJ49 пробовали заменить напрямую на EXICON 10N20 и 10P20. Не получилось- защита срабатывала и транзисторы моментально нагревались.Пришлось купить родные б/у по цене 6000р пара.Эксиконы покупались в Америке не подделка.



[г-н ПэЖэ]

потому что надо было внимательно читать правильный сервис мануал прежде чем чинить !
там ясно английским по белому расписано как запускать сей усил. особенно выставлять ток покоя .
у самого такой был со стрелками во всю морду которому спалили выход дебилы .на выходе намеряли что нет полного нуля и сквозь корпус стали крутить отверткой подстроечники.
меняется на эксиконы влегкую, как и на 1058-162 тоже .
но все полевики разные и поэтому там целый ритуал был расписан по настройке .
ранее полный мануал лежал на электротане , но потом его заменили на урезанную версию по настройке и более полную по сборке разборке и названиям деталей .
где его сейчас можно качнуть не в курсе.
если у себя найду , где то на винтах или флешках был , то выложу , хотя как понимаю уже не актуально )))



[Сергей Z]

В наших краях BD911-912 наполовину фейк, потому сперва нужно соорудить измериловку, убедиться, что купил не фуфел, а уже потом макетировать выходной каскад. Иначе потом разбираться с проблемами сильно трудно.

Пока покажу BD, вроде внешне нормальные:

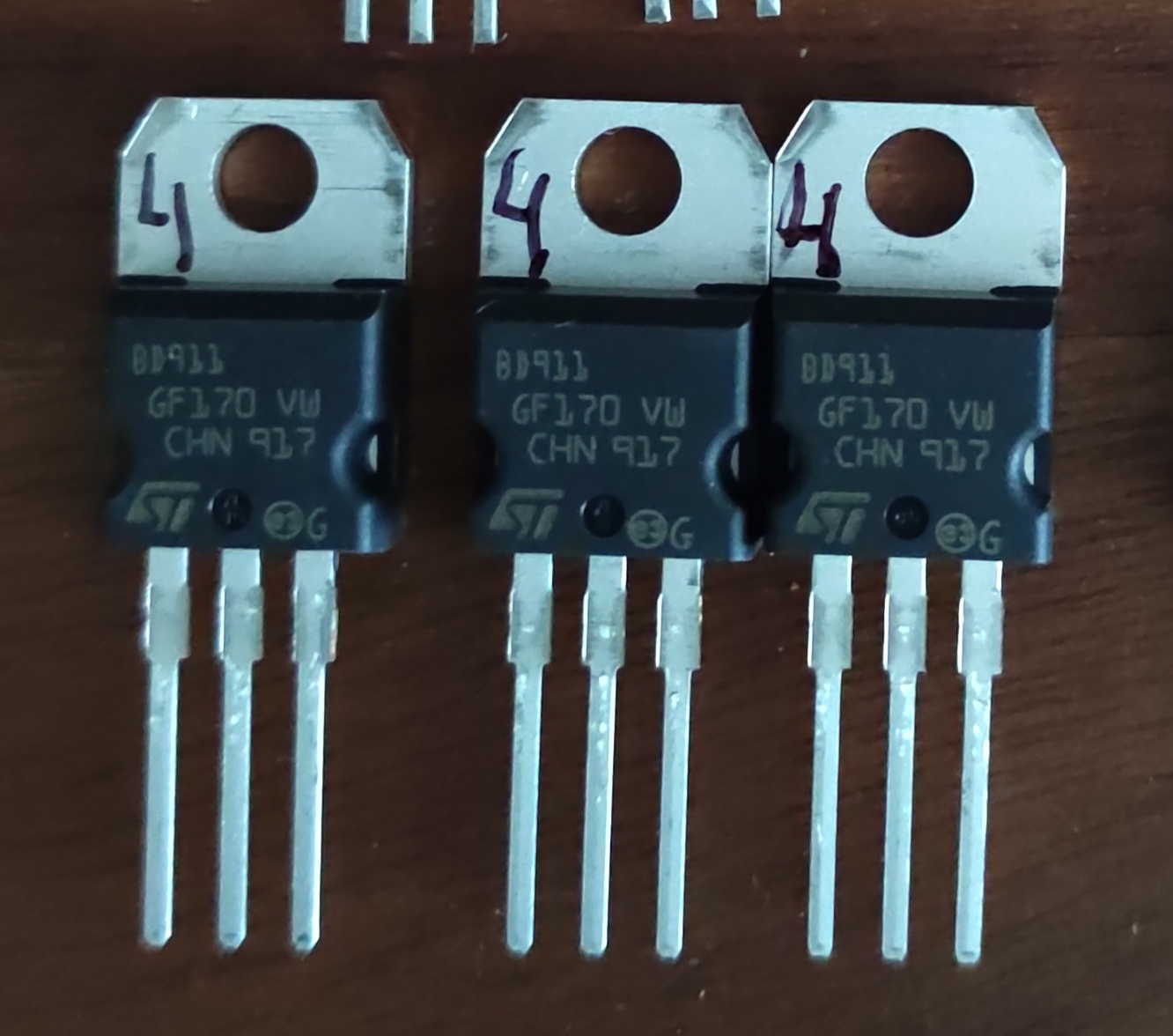

911 из Чипка.

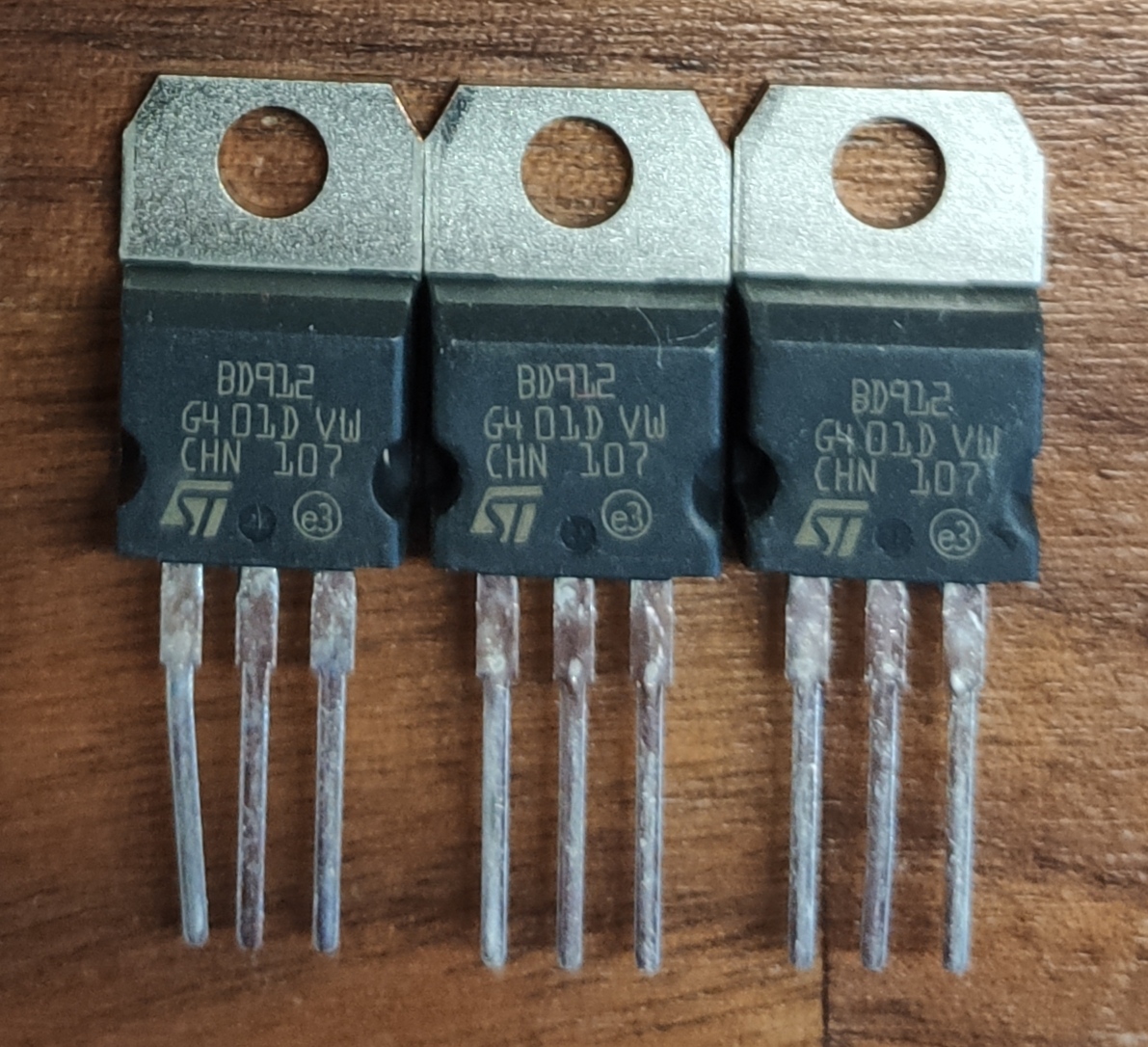

912 со ступенек.

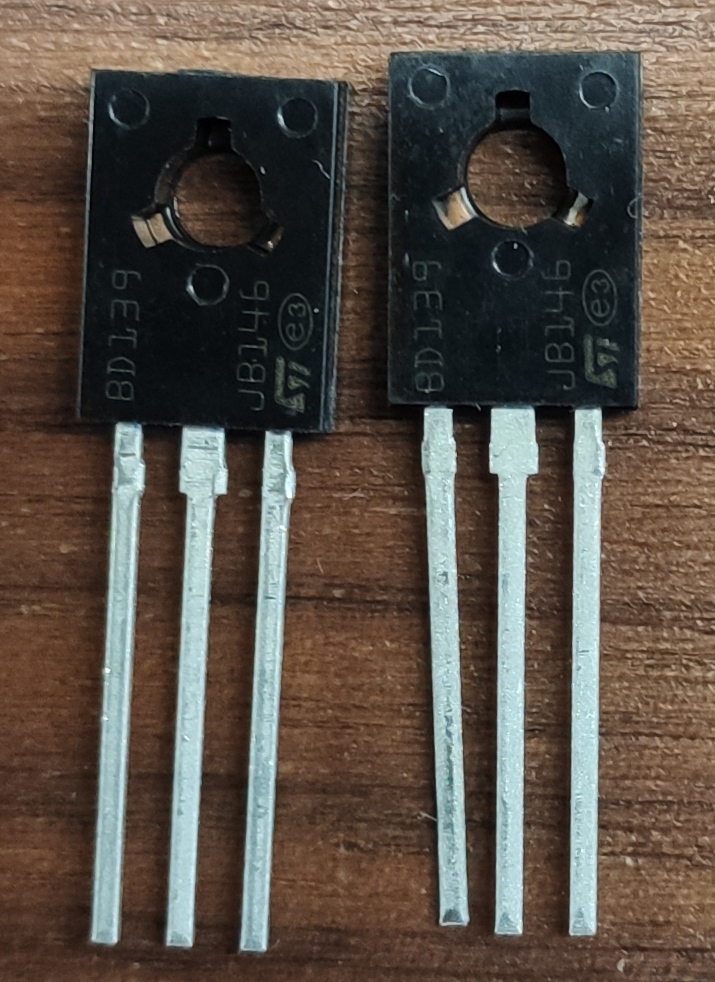

139 , слева из Чипка, справа- со ступенек.

На первый взгляд все выглядят как настоящие.
Если не так, могу докупить 912 в Чипке.



[scamp]

И не знаю надо ли мне оно.

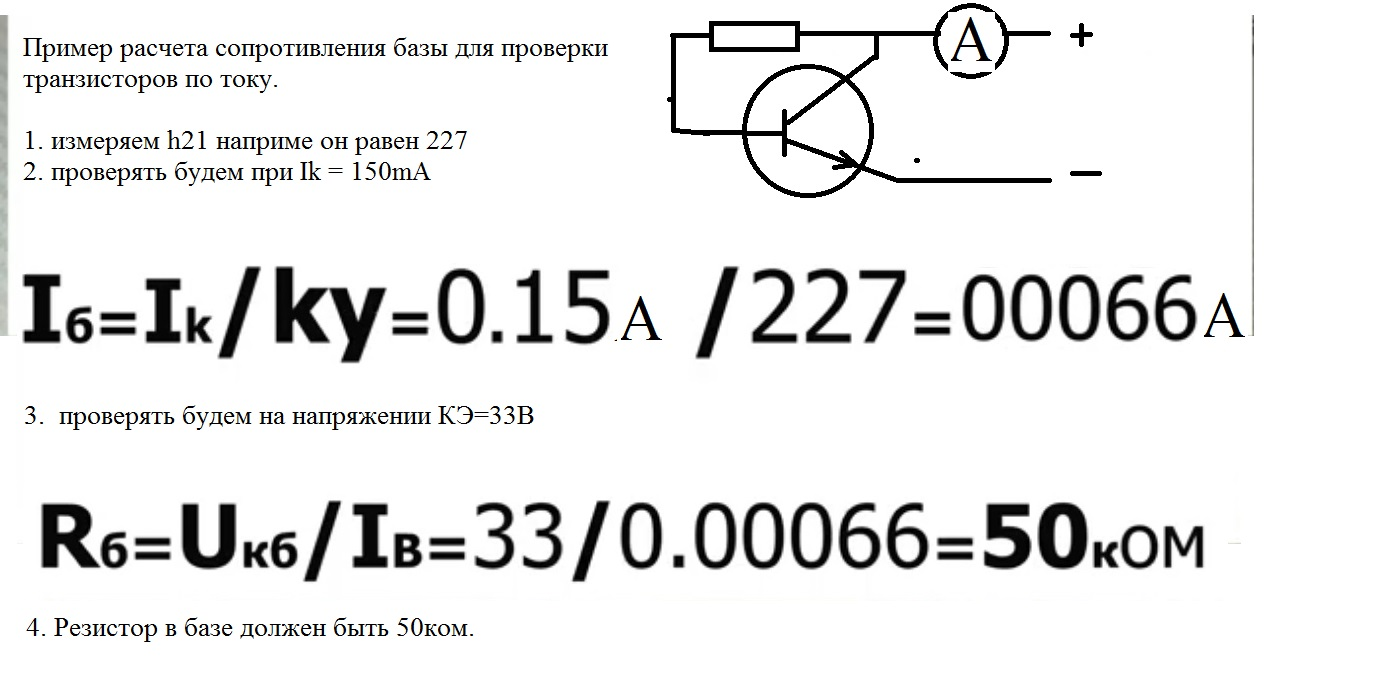

Тогда воспользуйтесь простой методичкой ниже. Соответственно значения подставите свои.



[Александр Бокарёв]

В усилителе Hitachi-7500mk2 . 2SK134 и 2SJ49 пробовали заменить напрямую на EXICON 10N20 и 10P20. Не получилось- защита срабатывала и транзисторы моментально нагревались.Пришлось купить родные б/у по цене 6000р пара.Эксиконы покупались в Америке не подделка.

Скорее всего, различие в порогах открывания первых латералов 134 и 49 против новых Эксиконов - было на пару вольт , отчего Эксиконы тупо открылись и уходили в разогрев. там всех делов было закоротить затворы, потом аккуратно довести ток покоя до нормы.
ЛАТР , амперметр и час на возню. Потом забирай.



[slami]

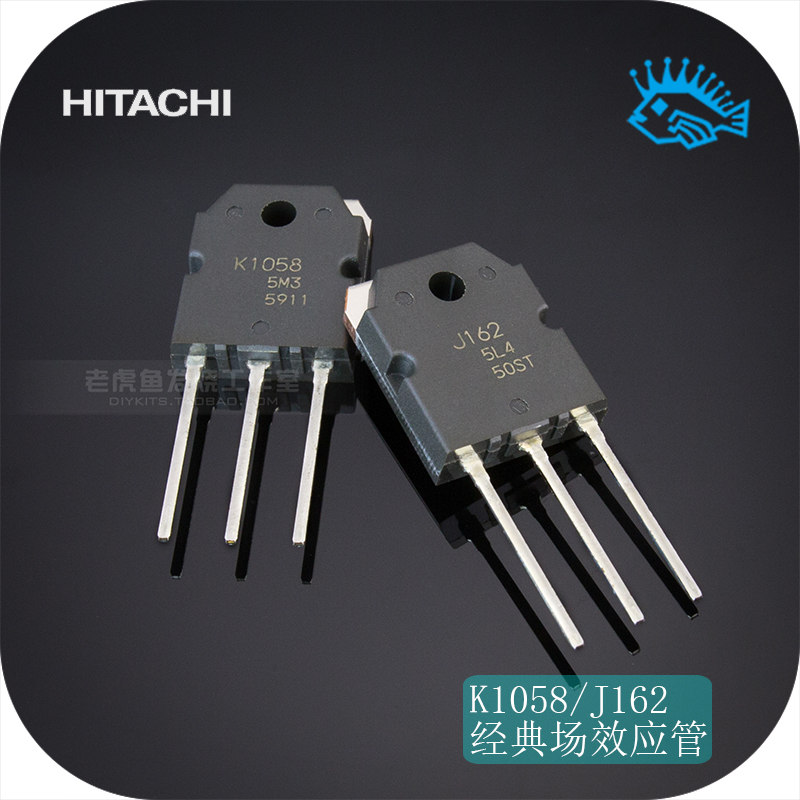

Сначала латералы (2SK1058 и 2SJ162) делал Hitachi, потом перестали, их подхватили Renesas, по сути Renesas = Hitachi, у меня много даташитов от Hitachi и таких же Renesas. По сути не подхватили производство, а вывеска поменялась.
Вот в Википедии про них

Renesas Electronics начала операционную деятельность в апреле 2010 года, после объединения компаний NEC Electronics Corporation и Renesas Technology Corporation[en] (сама NEC Electronics была основана в ноябре 2002 года, отделившись от головной компании NEC в качестве полупроводникового подразделения; Renesas Technology была основана 1 апреля 2003 года как совместное предприятие Hitachi, Ltd. (55 %) и Mitsubishi Electric (45 %)).

Насчет BD911 и BD912, мне попадались только перемаркер Дарлингтоны (хотя они на самом деле обычные транзисторы), поэтому прозвоните их, если база-эмиттер раза в 1,5-2 больше падение напряжения чем коллектор-база, это дарлингтоны - подделка типа TIP122, TIP127



[Vachula]

кстати о катушке . придумал еще один вариант .
потребуется телефонная лапша , которую раньше на гвоздиках на стену прибивали телефонисты.

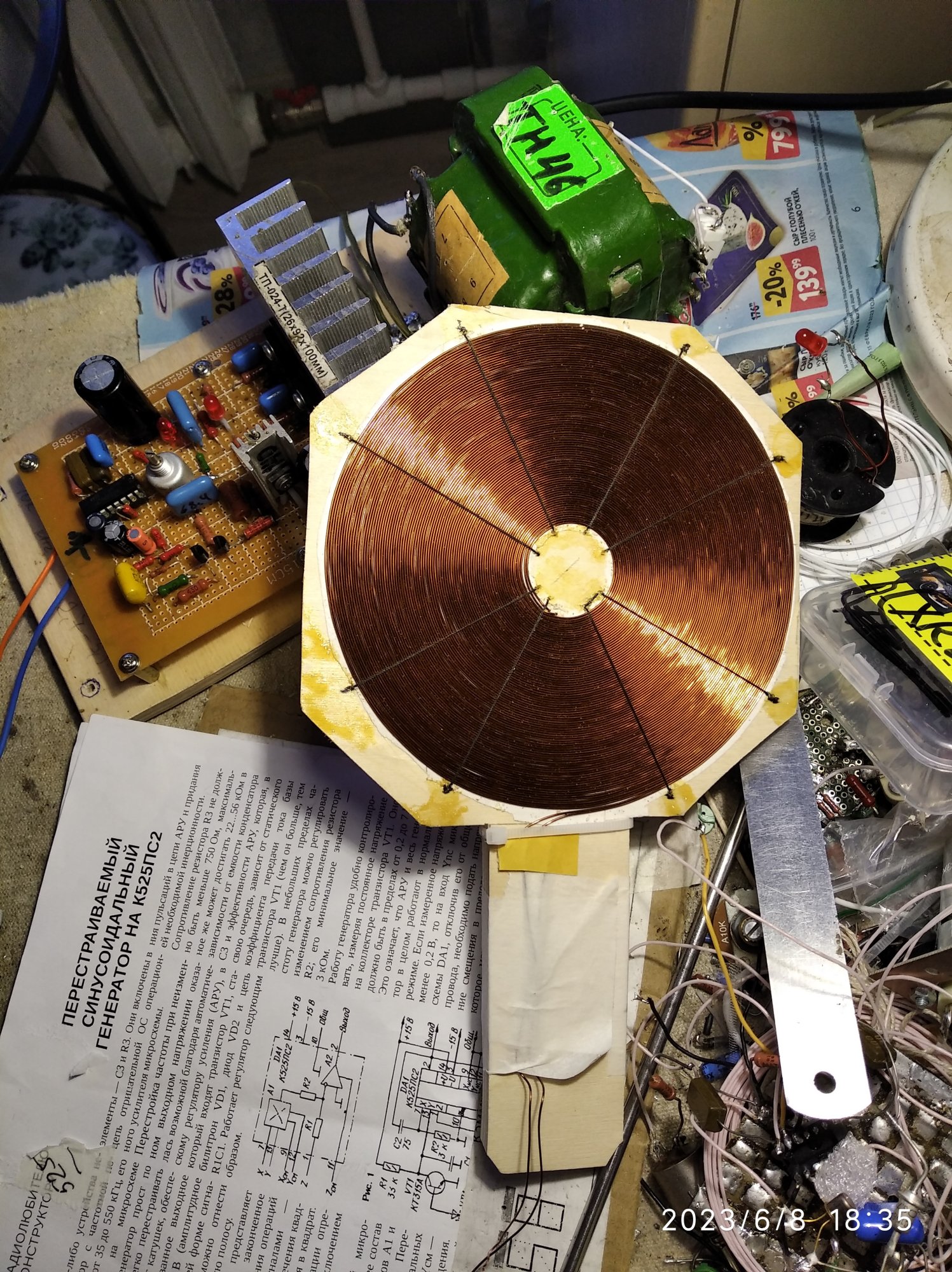

ее надо мотать на какой то оправке с щечками, и мотать виток на виток , плоской стороной к плоской стороне , для получения блина плоского у которого обмотки по бокам.... получится две обмотки разнесенные меж себя самим проводом вернее его зазором куда гвоздики вбивали .
ну тоесть мотать как сматывают плоский пожарный шланг... а сам провод потом слегка подплавить , чтобы изоляция сварилась и получился монолит .

Перечитывая форум наткнулся на интересную мысль про катушку на "лапше".
Этот провод называется ТРП 2х0,4, бывает ещё 2х0,5.
Наверняка у телефонистов в запасах ещё остался, на том же Озоне кусками продают.
Интересно бы прикинуть кол-во витков. Изоляция толстая, наверное большая получится...



[г-н ПэЖэ]

Около30см в диаметре.зато из за сильно разнесенных витков от толщины изоляции с большой добротностью



[scamp]

Около30см в диаметре.зато из за сильно разнесенных витков от толщины изоляции с большой добротностью

Моточные данные есть? диаметр оправки, количество витков или длина провода.



[г-н ПэЖэ]

Нет мотал наобум сначала 4см а дальше пока в резонанс не попал получилось около 30см.потом через пекарскую бумагу прогладил чтоб витки слиплись.собственно все.



[scamp]

Около30см в диаметре.зато из за сильно разнесенных витков от толщины изоляции с большой добротностью

Я так понимаю добротность у неё ещё больше чем у корзины от этого и настройка в резонанс острее. Она так же как и корзина греется? или нет.
Как у неё с уходом резонансной частоты когда прикладываешь к телу, по идеи должно быть ещё больше.



[г-н ПэЖэ]

Греется конечно но уходит от тела мало так как витки слишком далеко друг от друга



[Vachula]

И звучит 711 откровенно красиво. Дядя Пыжэ принес на пробу пластиковый вариант 544 УД2А, только она почти вровень с 711 работает, держит марку. С буквой Б все сильно хуже. даже в металле.

По поводу буквы Б, т.е. К544УД2Б.
У меня они есть в металле.
Так они не пойдут, 300 кГц не тянут?



[Александр Бокарёв]

Не тянут на нужной амплитуде,сваливаются в пилу.



[Vachula]

Не тянут на нужной амплитуде,сваливаются в пилу.

Понятно, спасибо!



[Александр Бокарёв]

Понятно, спасибо!

В металлокорпусе обычно ставят отобранные кристаллы, там все получше .Поэтому может и Бшка справиться с задачей.

Недавняя битва по замене работающих на пределе возможностей оперов схемкой на рассыпухе дала простую рабочую схему на трех транзисторах.Потом оказалось,что ток в катушке избыточен, катуха греется сильно.И когда ток убавил до привычного значения,стало ясно,что можно было не возиться, опера тоже хватает))))

Но все не зря, потому что намотанный на фуфу торик требует приличного запаса по напряжению на выходе , с опером такого не добыть, питанием 24-27 вольт тоже.Причина этого неважная добротность такого контура.



[Doxograph]

Добрый день... А можно несколько тупых вопросов... Я рассказал о ваших изысканиях своим болезным они заинтересовались, но не электролюди они и тут сам травмировался, а лечиться нормально не могу - куча детей и свежий внук, можно ли собрать подобный прибор, его усилительную часть из готовых усилков и импульсных бп? Или слишком высокая частота? Т. Е. Все спрашивают, возможна ли малопаяльниковая сборка? Естественно, исключение намотка и плата гена.
Спасибо!
Не болейте!



[Александр Бокарёв]

Добрый день... А можно несколько тупых вопросов... Я рассказал о ваших изысканиях своим болезным они заинтересовались, но не электролюди они и тут сам травмировался, а лечиться нормально не могу - куча детей и свежий внук, можно ли собрать подобный прибор, его усилительную часть из готовых усилков и импульсных бп? Или слишком высокая частота? Т. Е. Все спрашивают, возможна ли малопаяльниковая сборка? Естественно, исключение намотка и плата гена.
Спасибо!
Не болейте!

Частота высокая, ток приличный. Схем, нормально тянущих синусоидальный сигнал с такими данными, немного. Если есть генератор г3-112 или г3-23, создание прибора упрощается и сводится к намотке катушки или катушки +выходной каскад. Раскачка от генератора. А г3-23 сам имеет мощник , работает до 300 кгц.

Есть готовый прибор ,который могу уступить .Кожух можно сделать,но возня добавит цену,которая и так немалая.



[Никитич]

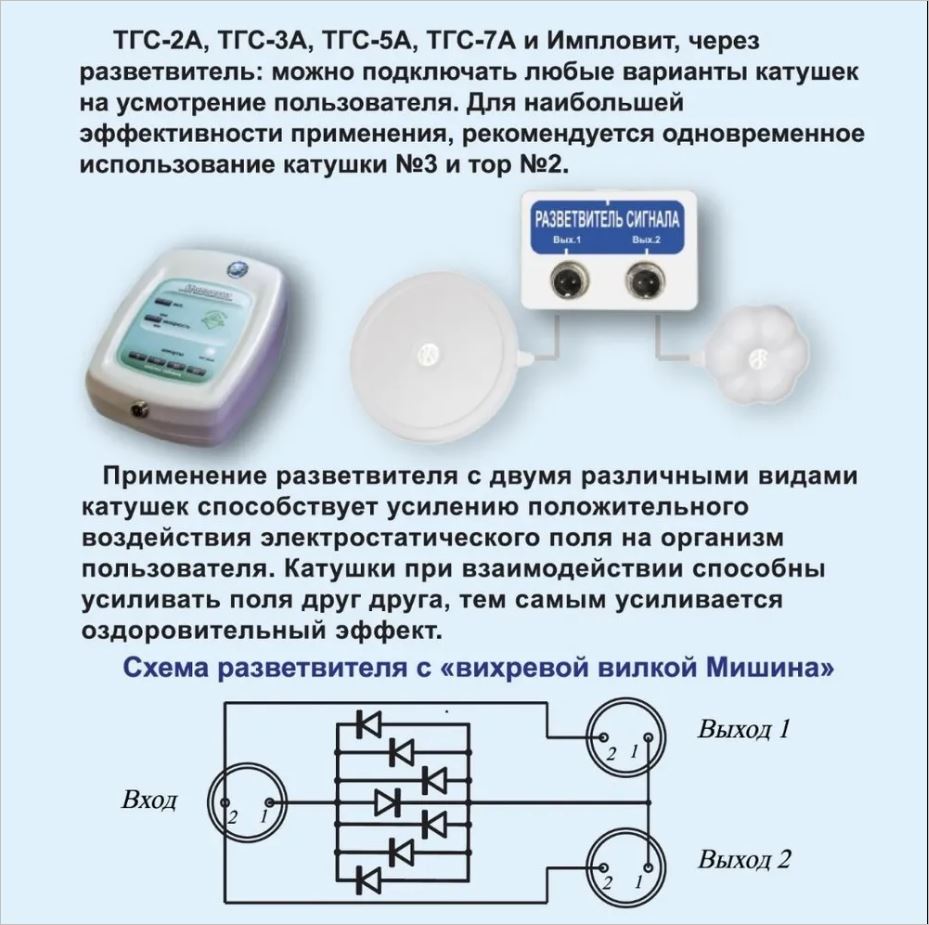

Штекеры с гнездами есть на Али https://aliexpress.ru/item/40006488...l.0.0.2d9a4aa6XSxURJ&sku_id=12000034146566649



[Александр Бокарёв]

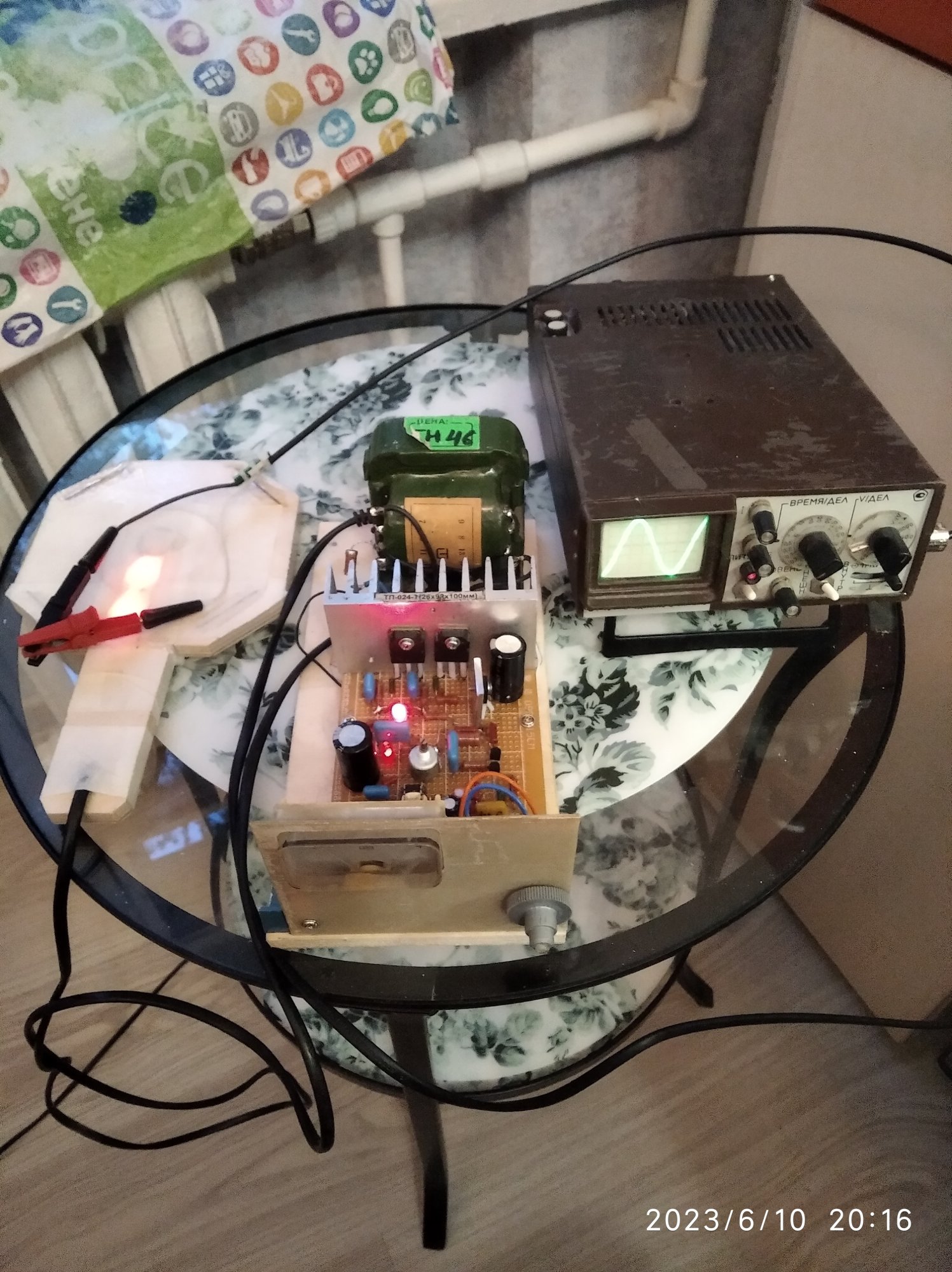

Свежие новости с полей катушек Теслы.
Выяснил пакостное поведение выходных каскадов , работающих на катушку.
Импеданс плоской катухи -почти КЗ, зависит от свойства и качества излояции провода и расстояния между проводами. Измеренная плоская катушка показала 5 Ом. Тор не измерял, но там явно выше, Ом под 15-20, в силу невысокой добротности такой намотки.
Поэтому на торик схема усилителя работает влегкую, но обваливается с плоской катухой.
Сигнал корежится, возбуд появляется, грузится и выход и вход, ООС не спасает.даже наоборот, без нее работает устойчивее.
После вчерашнего изучения разных вариантов вых каскадов остался один-два и то с условием. Есть решения по значительному улучшению их работы на конкретную катуху.
Но мы идем дальше и применяем правило буравчика, а точнее- согласующий трансик-понижайку. Который на щелбан решит все тяготы согласования выхода с катухой без дурных токов покоя и конского радиатора.



[Динозавр]

без дурных токов покоя

Катушки - без сердечника. Им пофиг на постоянку-можно включать в сток (если нужно-регулировать ток, кпд однотакта А до 50%))). Ролексы снимать перед процедурами
Можно по схемам ИБП или Дшников с фильтрацией базара меандра.



[Александр Бокарёв]

Катушка не проводит постоянку, включить в сток не получится. Автор катушки ратует за чистоту спектра подаваемого в нее сигнала. Меандр, даже фильтрованный базаром, подходит не очень.



[Никитич]

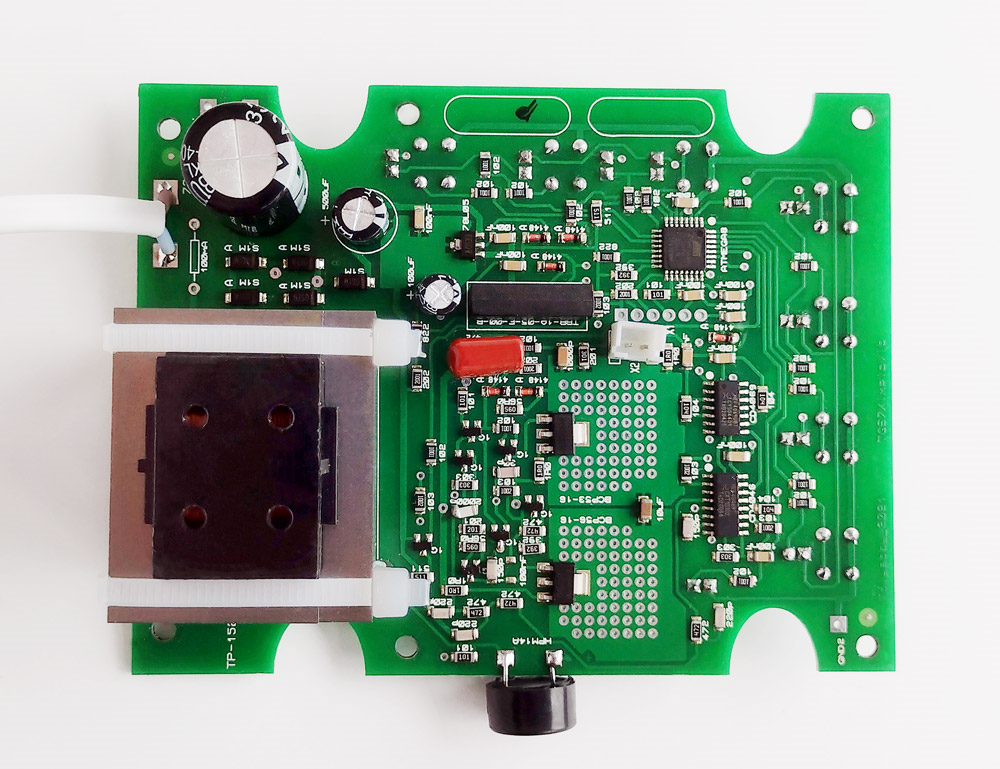

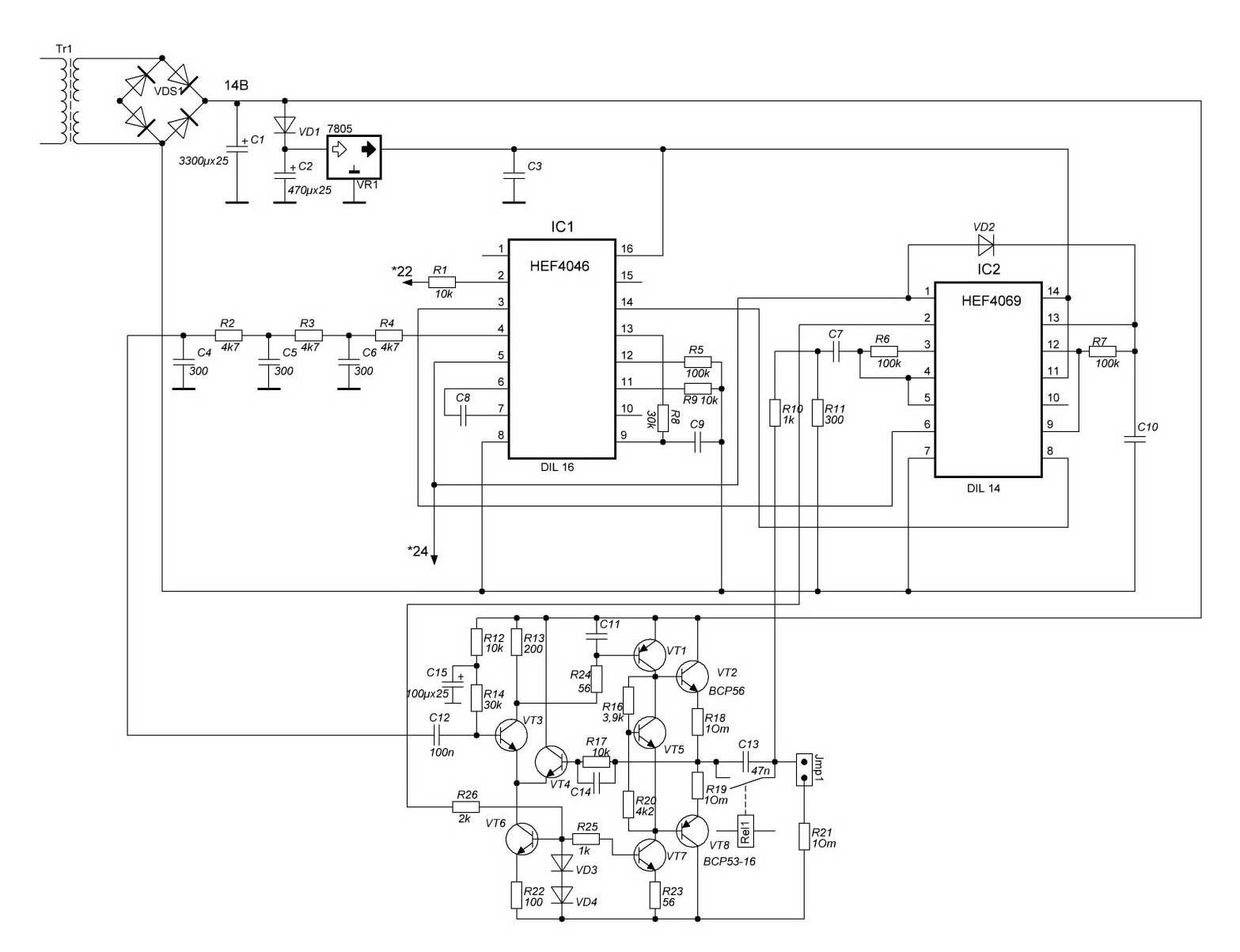

В заводском исполнении прибора ТГС-7А cтоят чип транзисторы - работает. За схему не в ответе, накопана в интернете.



[Александр Бокарёв]

В заводском исполнении прибора ТГС-7А cтоят чип транзисторы - работает.

Схема с дикими косяками, то ли намеренными то ли по незнанию. Хотя идея хорошая.



[Vachula]

Вот, блин а я только вчера корзиночную намотал.......



[ginalex]

Вот, блин а я только вчера корзиночную намотал.......

Не расстраивайтесь.До этого все только ей и лечились же как-то .Причём я считаю для себя её эффективнее тора.



[Алексей_R_76]

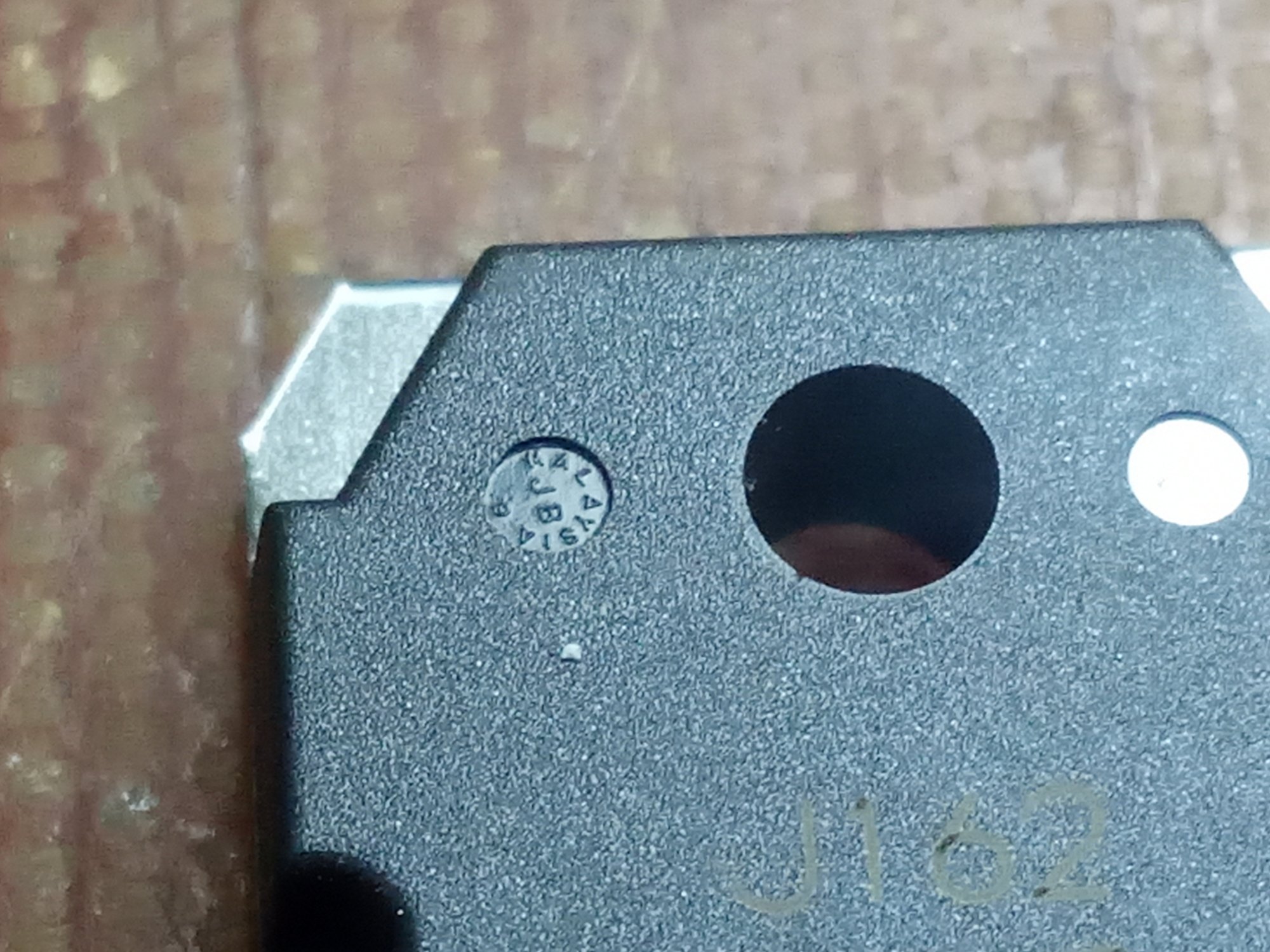

...внутри одного пятачка обязательно должна быть страна , это как правило левый верхний пятачок.

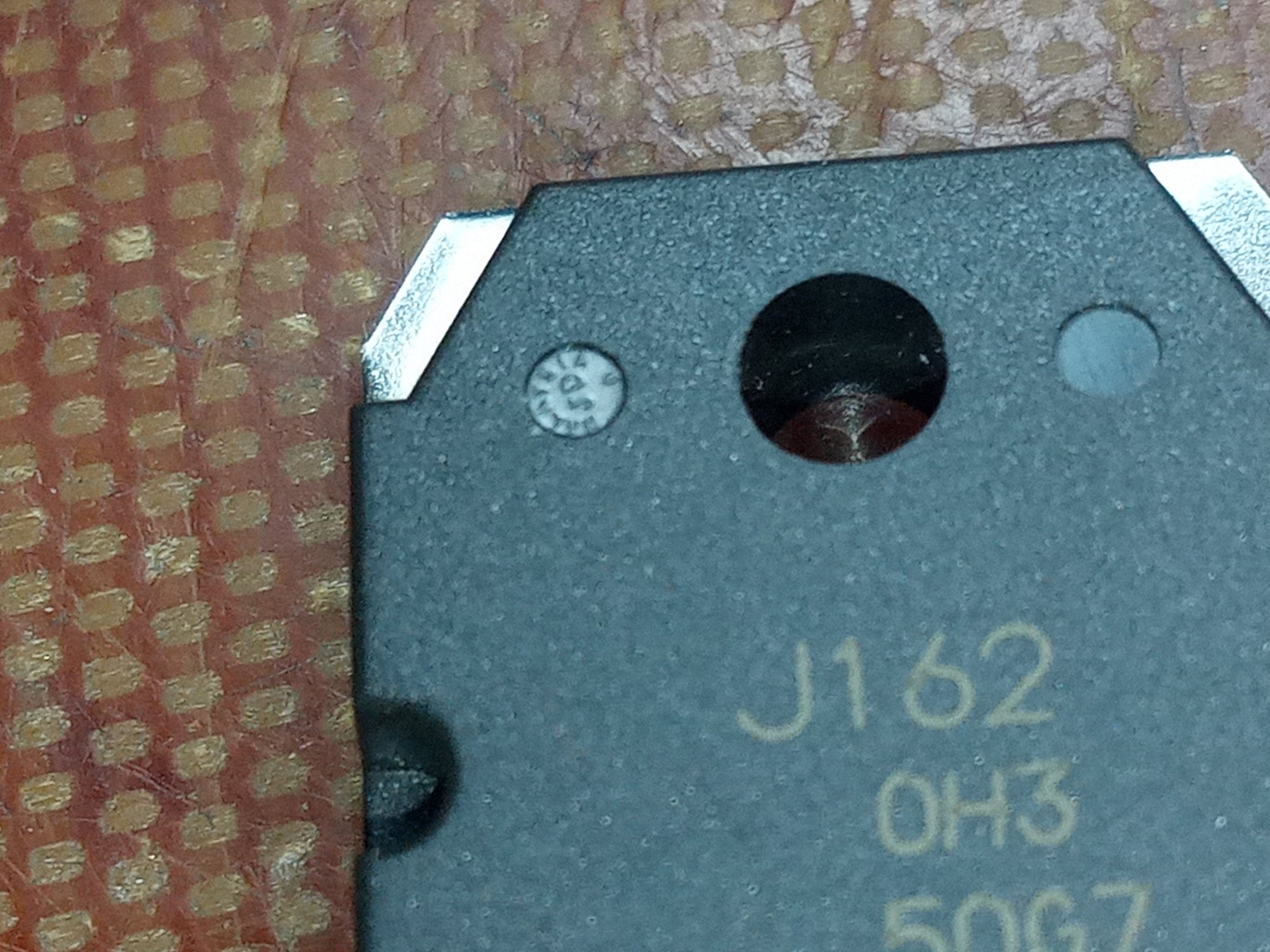

Внутри пятачков по периметру указана страна (в моём случае - Malaysia) и двухбуквенный индекс в центре. Эти индексы все разные (внутри одной упаковки - рельсы). 20 шт.
По всем другим маркировкам, индексам, надписям - транзисторы - близнецы.

Индексы можно сгруппировать следующим образом:
AB CB FB JB
AD CD FD JD
AF CF FF JF
AJ CJ FJ JJ
AL CL FL JL

Известно ли кому-нибудь, что именно обозначают эти индексы?



[Александр Бокарёв]

Не расстраивайтесь.До этого все только ей и лечились же как-то .Причём я считаю для себя её эффективнее тора.

Пару дней назад сравнил тороидальную катушку с плоской.
Если тор мотается рыхло и большим диаметром, с блюдце, то его импеданс ниже плинтуса, ток засасывает огромный, поле мощное, катуха греется, рука в него помещенная греется тоже. И совсем иное. когда диаметр катухи невелик.А в сети именно такое и гуляет, миниатюрное. В силу невысокой добротности и высокого импеданса ток через катушку можно продавить лишь повышенным напряжением , поданным на катушку.
Тогда как у плоской катухи ток достаточен при подключении напрямую к генератору.

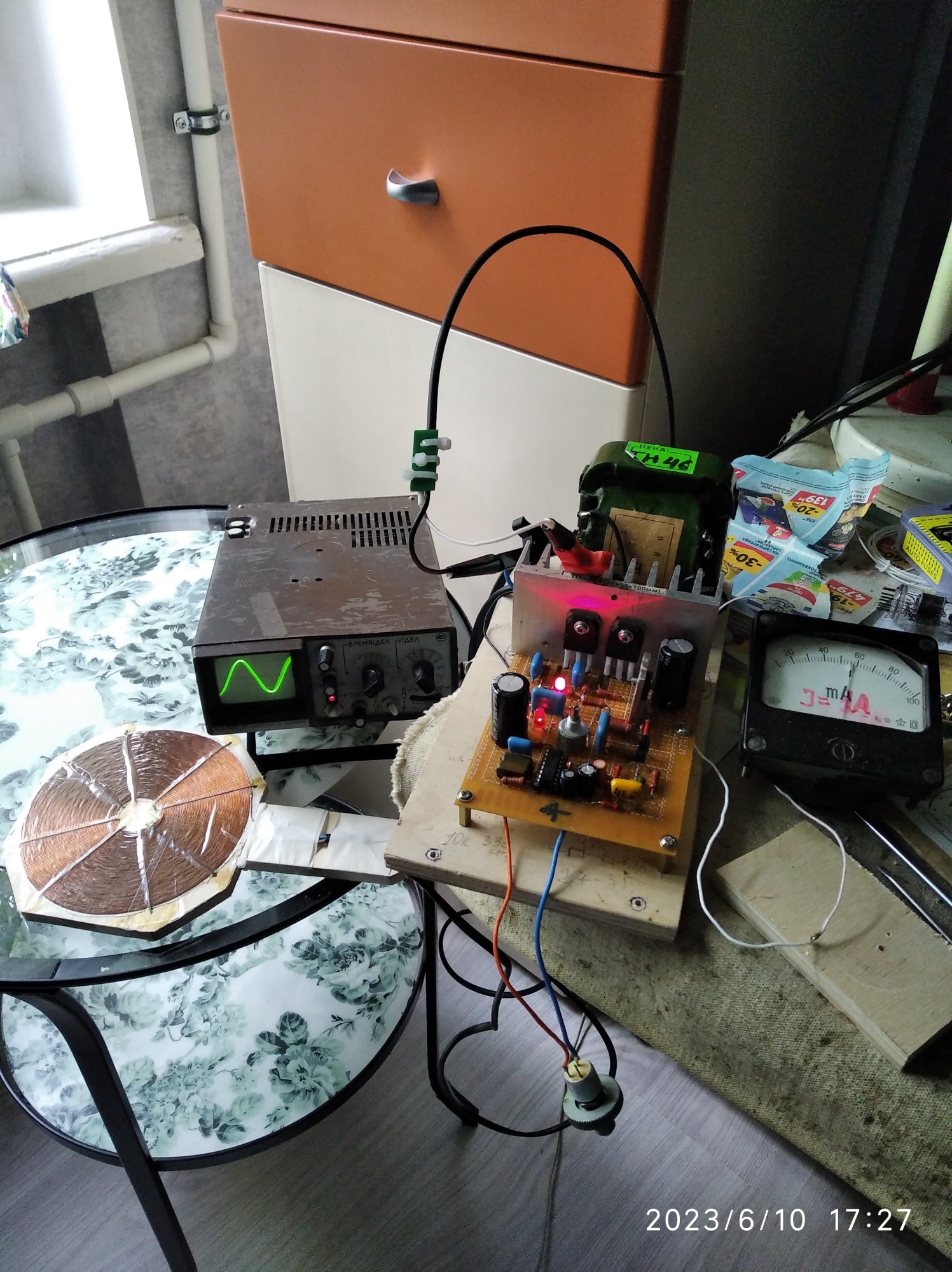

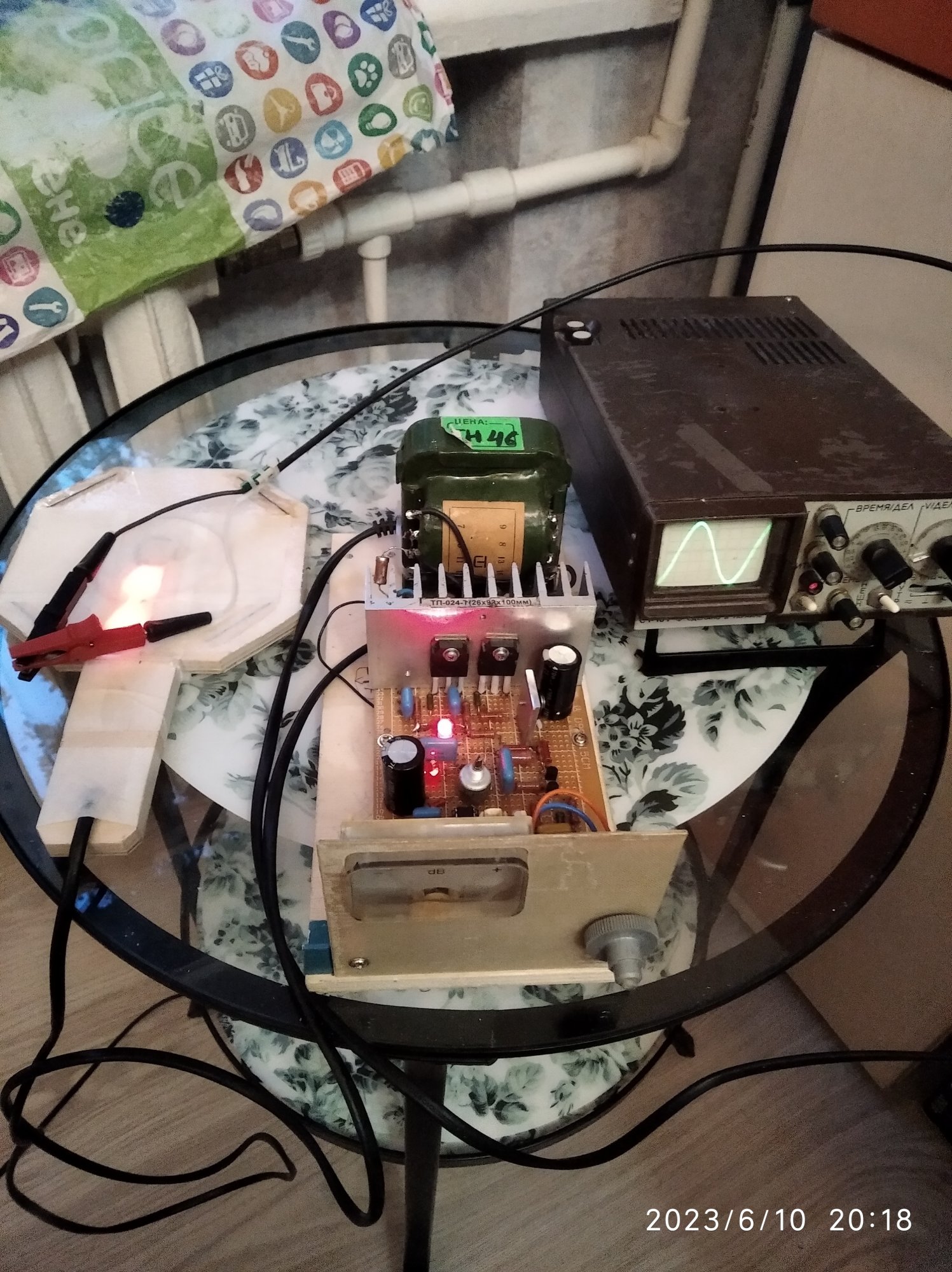

Методом тыка намотан широкополосный согласующий трансформатор на феррите , обеспечивающий нужный рабочий ток в обеих катушках , достаточно подключить их на нужные отводы трансформатора.
Трансформатор намотан на кольце от какого-то импульсника, один слой веревкой в 4 свитых провода 0,5 .Секции соединены синфазно-последовательно, их 4, каждая по 0,3 мГн. суммарная индуктивность 4, 7 мГн. Полоса 25 кГц - 6 МГц .
